يتقدم تصنيع تغليف أشباه الموصلات الحديث بسرعة نحو التصغير والدقة العالية والموثوقية الفائقة. تحدد كل خطوة حرارية للمعالجة المسبقة بشكل مباشر معدل الإنتاجية والاستقرار وعمر الخدمة لرقائق الدوائر المتكاملة وأشباه موصلات الطاقة والمكونات الإلكترونية. من بين جميع عمليات ما قبل التغليف، يُعد التسخين المسبق أحد أكثر الإجراءات أهمية، ولكنه غالبًا ما يكون مهملًا. يؤدي التسخين المسبق غير المناسب بشكل متكرر إلى عيوب شائعة مثل انفصال الطبقات وتكوّن الفقاعات والتقوس وضعف التصاق الإيبوكسي، مما يتسبب في هدر كبير للمنتجات وعدم اتساق جودة الدُفعات.

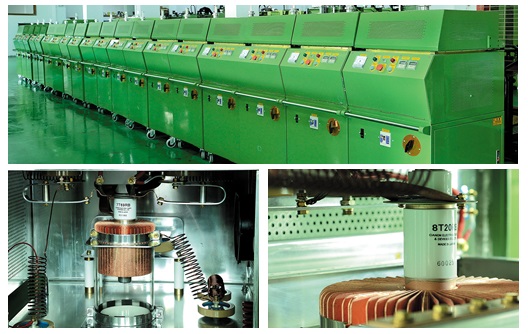

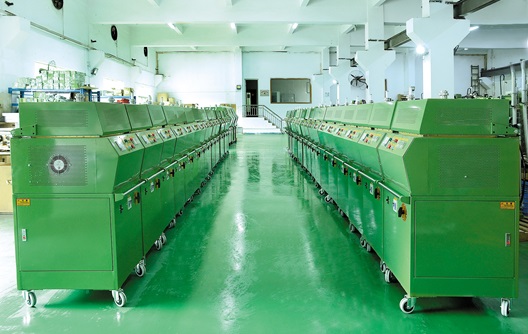

استنادًا إلى أكثر من عقدين من الخبرة في البحث والتطوير المستقل والتصنيع والتشغيل الميداني العالمي لمعدات التسخين المسبق، مصنع Shunhao Machines سيقدم المزايا الأساسية والتطبيقات الصناعية النموذجية لمعدات آلات التسخين المسبق ذات الأسطوانة الدوارة.

ما هو جهاز التسخين المسبق بالأسطوانة المخصص لأشباه الموصلات؟

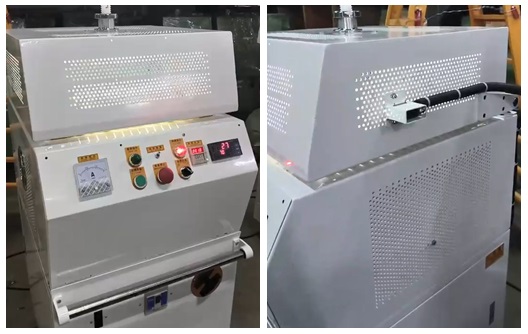

جهاز التسخين المسبق بالأسطوانة المخصص لأشباه الموصلات هو معدات معالجة حرارية مستمرة عالية الدقة وخالية من الغبار، مُحسّنة خصيصًا لعمليات تغليف أشباه الموصلات والمعالجة المسبقة. وقد تم تطويره بشكل تكراري انطلاقًا من تقنية التسخين المسبق الصناعي بالأسطوانة الناضجة، مع تحسينات شاملة في دقة التحكم بدرجة الحرارة، وإحكام الهيكل، واستقرار النقل، وأداء مقاومة التلوث مقارنة بأجهزة التسخين المسبق بالأسطوانة العادية المستخدمة للمواد الصناعية التقليدية.

المزايا الأساسية لجهاز التسخين المسبق بالأسطوانة لإنتاج تغليف أشباه الموصلات

1. إنتاج آلي بالكامل دون عمالة: يدمج وظائف التغذية الآلية والتسخين بدرجة حرارة ثابتة والتفريغ المستمر، مما يحقق اتصالًا سلسًا مع عمليات التغليف السابقة واللاحقة. ويوفر تكاليف العمالة طويلة الأجل ويحل مشكلة عدم استقرار الجودة الناتجة عن أخطاء التشغيل اليدوي.
2. تجانس تسخين فائق الاستقرار ودقة عالية: يعمل نظام درجة الحرارة الثابتة متعدد المناطق على إزالة فروق درجات الحرارة بين الطبقات العلوية والسفلية وأخطاء تسخين الدُفعات، مما يضمن تأثير تسخين مسبق متسقًا لكل مكون فردي في الإنتاج الكمي، وهو الضمان الأساسي لاتساق منتجات أشباه الموصلات المتطورة.
3. خفض كبير في معدل العيوب: تعمل إزالة الرطوبة الفعالة والمعالجة الحرارية المتجانسة على تقليل عيوب التغليف بشكل أساسي، بما في ذلك انفصال الطبقات والفقاعات والثقوب الدقيقة والتقوس، مما يحسن بشكل كبير إنتاجية المنتجات النهائية ومعدل المنتجات المطابقة لمعايير أشباه الموصلات عالية المستوى للسيارات والصناعة.

سيناريوهات التطبيق الصناعي النموذجية

• المعالجة المسبقة والتليين لمركبات قولبة الإيبوكسي المستخدمة في تغليف أشباه الموصلات
• المعالجة المسبقة لتحقيق الاستقرار الحراري لتغليف رقائق الاتصالات عالية التردد 5G
• عملية التسخين المسبق لوحدات أشباه موصلات الطاقة في مركبات الطاقة الجديدة
• الخبز الدقيق ومعالجة تخفيف الإجهاد للمكونات الإلكترونية المصغرة

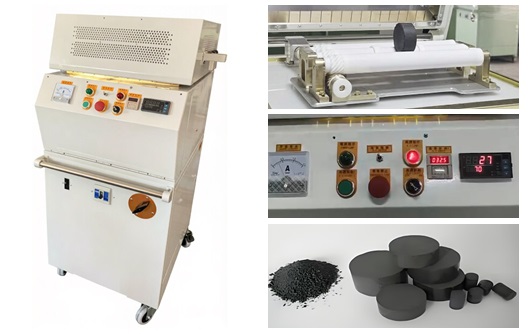

تُعد مركبات قولبة الإيبوكسي (EMC) مادة التغليف الأساسية لأشباه الموصلات. فهي تغلف رقائق IC وإطارات التوصيل والأسلاك الداخلية لتوفير الحماية الميكانيكية ومقاومة الرطوبة والعزل والأداء المضاد للتآكل. ومع ذلك، يتم توفير EMC على شكل حبيبات أو أقراص صلبة في درجة حرارة الغرفة. ومن دون المعالجة الحرارية المسبقة المناسبة والتليين قبل القولبة، سيواجه المصنعون سلسلة من تحديات الإنتاج الخطيرة، مما يجعل جهاز التسخين المسبق بالأسطوانة جهازًا لا غنى عنه في هذا سير العمل.

يتبع إجراء التسخين المسبق على جهاز تسخين مسبق بالأسطوانة مخصص لأشباه الموصلات ملف تسخين متدرجًا ومتحكمًا به. أثناء تحرك EMC الصلب للأمام على ناقل الأسطوانة المتزامن، توفر مناطق درجات الحرارة المتعددة والمستقلة حرارة متسقة. ترتفع درجة حرارة المادة بثبات للوصول إلى نطاق التليين المستهدف، مع تجنب ارتفاع الحرارة أو الاحتراق الموضعي. يؤدي ارتفاع الحرارة إلى تصلب مبكر لراتنج الإيبوكسي؛ بينما يؤدي التسخين غير الكافي إلى تليين غير مناسب وسيولة غير مستقرة. وعلى عكس أفران الدُفعات الثابتة التي تعاني من تسخين غير متساوٍ عبر مواد EMC الخام المكدسة، يضمن النقل المستمر بالأسطوانة تعرض كل حبيبة EMC منفردة للحرارة بشكل متساوٍ. ويتم تقليل انحراف درجة الحرارة بين الدُفعات إلى الحد الأدنى.

إن المعالجة المسبقة والتليين المتحكم به لمركبات قولبة الإيبوكسي ليسا مجرد خطوة تسخين بسيطة، بل هما عملية حرارية أساسية تحدد جودة التغليف. يوفر جهاز التسخين المسبق المستمر بالأسطوانة تسخينًا متجانسًا ومنخفض الصدمة الحرارية لمادة EMC، مما يثبت سيولة المادة ويزيل الرطوبة الزائدة ويحمي مكونات أشباه الموصلات الداخلية الهشة. بالنسبة لمصانع تغليف أشباه الموصلات ذات الإنتاج الضخم وموزعي المعدات، فإن مطابقة حل تسخين مسبق مناسب بالأسطوانة للمعالجة المسبقة لمادة EMC ترفع مباشرة إنتاجية التصنيع وتوفر مزايا تصنيع مستدامة.

توفر Shunhao Machines حلولًا قياسية ومخصصة من أجهزة التسخين المسبق بالأسطوانة لمواد راتنج الإيبوكسي لمصانع تغليف أشباه الموصلات العالمية ومديري المشتريات وموزعي المعدات الصناعية. نحن ندعم إرشادات اختيار المعدات مجانًا، وتخصيص مخططات العمليات، واختبار العينات، وخدمة ما بعد البيع العالمية طوال دورة الاستخدام. لمزيد من التفاصيل، يرجى إرسال البريد الإلكتروني: machine@hongancn.com.

الأسئلة الشائعة

السؤال 1: لماذا يجب تسخين EMC مسبقًا وتليينه قبل قولبة أشباه الموصلات؟

الإجابة 1: تكون EMC في درجة حرارة الغرفة صلبة ومنخفضة السيولة. يعمل التسخين المسبق المناسب على تليين المادة وتقليل اللزوجة وضمان ملء القالب بشكل متجانس وتقليل الفراغات وانحراف الأسلاك وإزالة الرطوبة السطحية لتحقيق جودة تغليف مستقرة.

السؤال 2: ماذا يحدث إذا كان تسخين EMC المسبق غير كافٍ؟

الإجابة 2: تتدفق EMC غير المسخنة بشكل كافٍ بشكل ضعيف، مما يسبب امتلاءً غير مكتمل وفراغات دقيقة وقولبة غير متجانسة.
